平安城市视频监控网络解决方案
a)网络部分

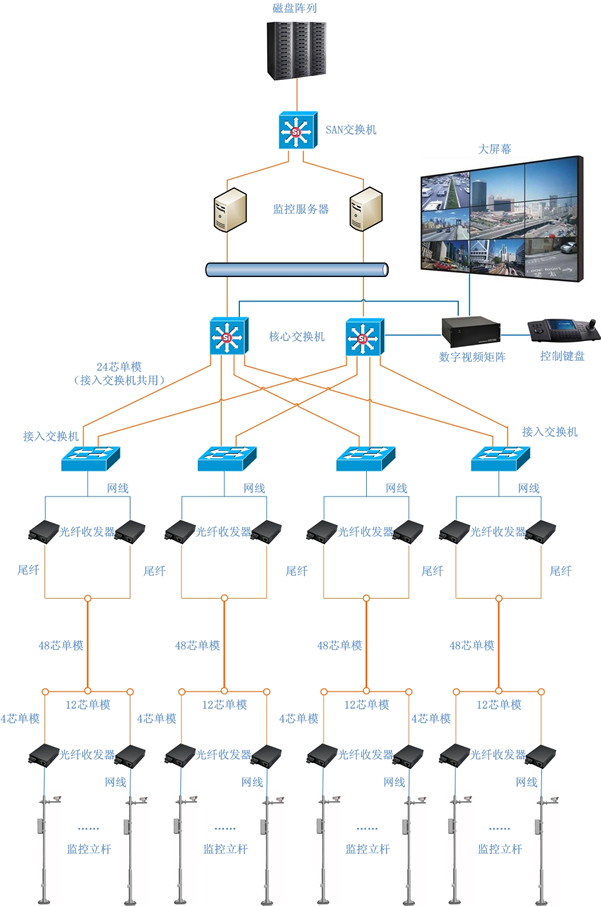

网络整体架构分为2层，核心层和接入层。考虑到网络系统稳定性，核心层采用主备模式，共部署2台核心交换机。
2台核心交换机部署于中控室，通过万兆多模光纤跳线连接监控服务器，千兆网线连接数字视频矩阵。
接入层7台24口千兆交换机部署于机房，每台接入交换机配置千兆单模光模块，通过千兆单模光缆与中控室核心交换机相连。监控立杆上网络摄像机通过光纤收发器将电信号转换为光信号，使用千兆单模光缆与机房的接入交换机相连。
b)光缆部分
每个监控立杆通过光纤收发器将电信号转换为光信号，采用4芯单模光缆，2芯使用2芯备用。
每3个监控立杆汇聚为12芯单模光缆，每4组12芯单模光缆汇聚为1根48芯单模光缆。
48芯单模光缆在机房端通过光纤收发器将光信号转换为电信号，连接接入交换机。
|
